搖擺顆粒機
構造

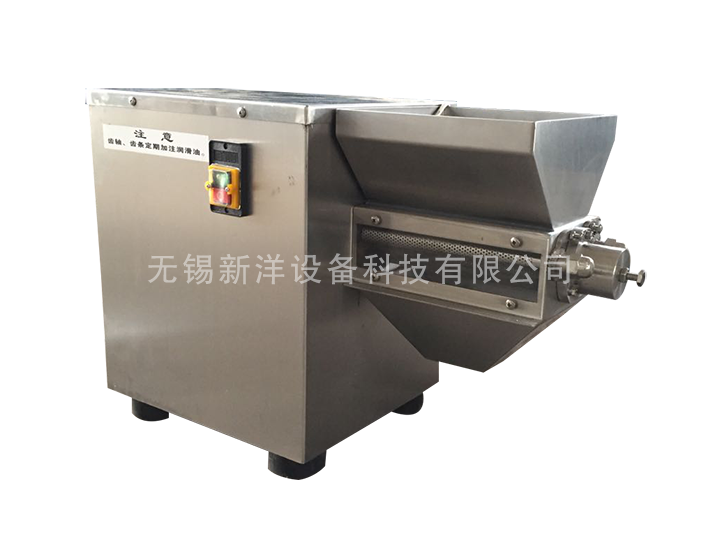

1、主體：機身為一獨立長方柱體，其上裝置封閉軸承座與粉斗連接，粉斗伸向機體。

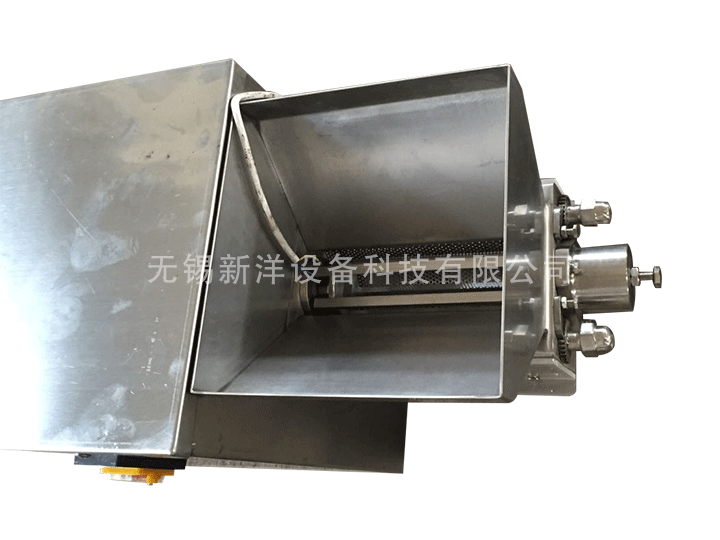

2、顆粒制造裝置：旋轉滾筒橫臥置在粉斗的下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉，端面的前軸承蓋為活動式，裝拆時，只要旋下一個翼形螺母，軸承蓋和旋轉滾筒即可抽出，放置滾筒的兩端制有凸形的方環。
3、減速箱：采用蝸輪傳動，箱內可儲機油，箱上有視鏡可觀察，觀察運轉情況及儲油量，蝸輪外端，裝有偏心軸，帶動齒條作往復運動。
4、篩網夾管：裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動花形手輪將篩網包在旋轉滾筒的外圓上，手輪內有齒輪撐住，松緊可以進行調節。
5、電機架：一條與螺桿栓牢，電動機就裝在鐵板上，當轉動螺桿栓，電動機就上下運動，供調節皮帶。
設備概述
本機是一種將潮濕粉末混合、在旋轉滾筒的正、反旋轉作用下，使物料強制性通過滾筒的三角筋條與篩網制成顆粒的專用設備。
該機主要適用于醫藥、化工、食品等工業中制造各種規格的顆粒，烘干后成各種成型制品，該機亦可用于粉碎凝結成塊狀的干料，所有物料接觸處采用不銹鋼材料制作。
特點
1．整機結構緊湊，外型美觀大方，清洗方便，操作簡單，產量高，能耗低等優點。
2．物料接觸處采用不銹鋼制作和拋光處理，光潔度好，易清洗、噪音低、無穿料，操作、維修方便。
